Seat Cordoba 2007 Manuel du propriétaire (in French)

Vérification et remises à niveau189
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

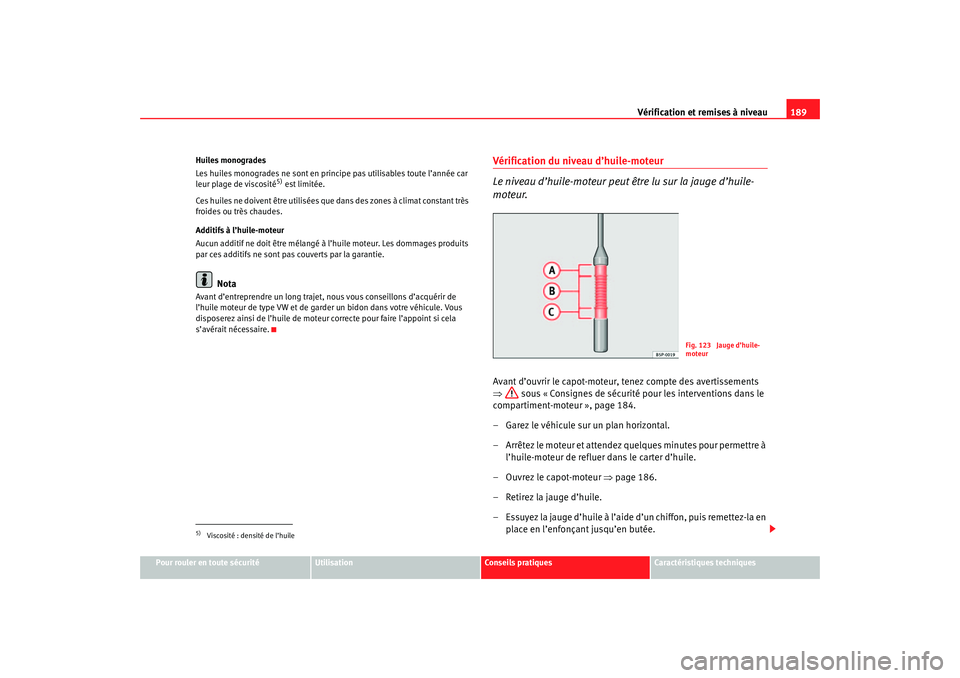

Huiles monogrades
Les huiles monogrades ne sont en prin
cipe pas utilisables toute l’année car
leur plage de viscosité
5) est limitée.
Ces huiles ne doivent être utilisées que dans des zones à climat constant très
froides ou très chaudes.
Additifs à l’huile-moteur
Aucun additif ne doit être mélangé à l’huile moteur. Les dommages produits
par ces additifs ne sont pas couverts par la garantie.
Nota
Avant d’entreprendre un long trajet, nous vous conseillons d’acquérir de
l’huile moteur de type VW et de garder un bidon dans votre véhicule. Vous
disposerez ainsi de l’huile de moteur correcte pour faire l’appoint si cela
s’avérait nécessaire.
Vérification du niveau d’huile-moteur
Le niveau d’huile-moteur peut être lu sur la jauge d’huile-
moteur.Avant d’ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le
compartiment-moteur », page 184.
– Garez le véhicule sur un plan horizontal.
– Arrêtez le moteur et attendez quelques minutes pour permettre à l’huile-moteur de refluer dans le carter d’huile.
– Ouvrez le capot-moteur ⇒page 186.
– Retirez la jauge d’huile.
– Essuyez la jauge d’huile à l’aide d’un chiffon, puis remettez-la en place en l’enfonçant jusqu’en butée.
5)Viscosité : densité de l’huile
Fig. 123 Jauge d’huile-
moteur
cordoba_frances_0706 Seite 189 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau
190
– Retirez de nouveau la jauge d’huile et lisez le niveau d’huile sur l’extrémité inférieure de la jauge ⇒page 189, fig. 123 .
– Remettez ensuite la jauge d’huile en place jusqu’en butée.Pour connaître l’emplacement de la jaug e d’huile, reportez-vous à la figure
correspondante représentant le compartiment-moteur ⇒page 246.
Si le niveau d’huile se trouve dans la zone ⇒page 189, fig. 123 , il ne faut
pas faire d’appoint d’huile.
Si le niveau d’huile se trouve dans la zone , de l’huile peut être rajoutée
(env. 0,5 l).
Si le niveau d’huile se trouve dans la zone , de l’huile doit être rajoutée
(env. 1,0 l).
Il est normal que le moteur consomme de l’huile. La consommation d’huile
peut atteindre 1,0 l / 1 000 km. C’est po urquoi le niveau d’huile-moteur doit
être vérifié régulièrement – de préférence chaque fois que vous faites le plein
et avant tout long trajet.
En cas de sollicitation particulièremen t élevée du moteur, par exemple en été
lors de longs parcours sur autoroute, en cas de traction d’une remorque ou
de franchissements de cols de haute montagne, le niveau d’huile doit être
maintenu, dans la mesure du possible, dans la zone et non au-dessus.
ATTENTION !
Une prudence toute particulière s’impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 184.
Prudence !
Si le niveau d’huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d’endommagement du catalyseur et du moteur ! Informez
votre Service Technique.Appoint d’huile-moteur


Faites l’appoint d’huile par petites quantités.
Avant d’ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le
compartiment-moteur », page 184.
– Dévissez le bouchon de remplissage d’huile-moteur ⇒fig. 124.
– Faites l’appoint d’huile adéquate par petites quantités.
AA
ABAC
AA
AAFig. 124 Dans le compar-
timent-moteur : bouchon
de l’orifice de remplissage
d’huile-moteur
cordoba_frances_0706 Seite 190 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau191
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
– Entretenez régulièrement votre véhicule en vérifiant le niveau
d’huile pour éviter d’ajouter trop d’huile par inadvertance.
– Dès que le niveau d’huile atteint la zone , revissez soigneuse- ment le bouchon de l’orifice de remplissage.Pour connaître l’emplacement de l’or ifice de remplissage d’huile-moteur,
reportez-vous à la figure corresponda nte représentant le compartiment-
moteur ⇒page 246.
Spécifications d’huile-moteur ⇒page 187.
ATTENTION !
L’huile est facilement inflammable ! Lorsque vous faites l’appoint, évitez de
renverser de l’huile sur les parties brûlantes du moteur.
Prudence !
Si le niveau d’huile se trouve au-dessus de la zone , ne pas démarrer le
moteur. Risque d’endommagement du catalyseur et du moteur ! Prenez
contact avec un atelier spécialisé.
Conseil antipollution
Le niveau d’huile ne doit en aucun cas dépasser la zone . Sinon, de l’huile
risque d’être aspirée par l’aération de carter-moteur et parvenir dans l’atmos-
phère par l’intermédiaire du système d’échappement.
Vidange d’huile-moteur
La vidange d’huile-moteur doit être effectuée dans le cadre
des travaux d’entretien.Nous vous recommandons de faire effect uer la vidange d’huile par un Service
Technique.
Dans le Service de Contrôle et d’Entretien, vous êtes informé des intervalles
nécessaires pour la vidange de l’huile-moteur ⇒brochure « Service de
Contrôle et d’Entretien ».
ATTENTION !
N’effectuez la vidange d’huile-moteur vous-même que si vous possédez les
connaissances requises pour ce type de travail !•
Avant d’ouvrir le capot-moteur, tenez compte des avertissements
⇒ page 184, « Consignes de sécurité pour les interventions dans le
compartiment-moteur ».
•
Laissez refroidir le moteur. Du liquide de refroidissement chaud peut
occasionner des brûlures !
•
Portez des lunettes de protection – risque de brûlures corrosives par
projections d’huile.
•
Gardez votre bras à l’horizontale lorsque vous dévissez la vis de
vidange d’huile à la main afin d’éviter que l’huile qui s’écoule ne dégouline
le long de votre bras.
•
Si votre peau est entrée en contact avec de l’huile-moteur, lavez-la
soigneusement.
•
L’huile est toxique ! Conservez l’huile usagée hors de portée des
enfants avant de l’éliminer.
ABAA
AA
cordoba_frances_0706 Seite 191 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau
192

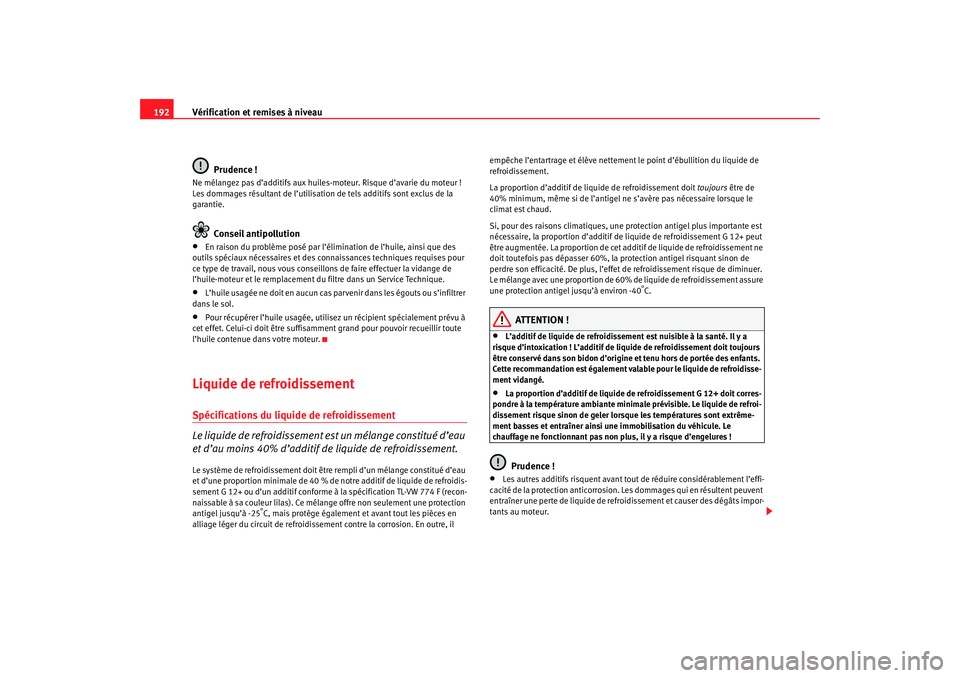

Prudence !Ne mélangez pas d’additifs aux huiles-moteur. Risque d’avarie du moteur !
Les dommages résultant de l’utilisation de tels additifs sont exclus de la
garantie.
Conseil antipollution
•
En raison du problème posé par l’él imination de l’huile, ainsi que des
outils spéciaux nécessaires et des connaissances techniques requises pour
ce type de travail, nous vous consei llons de faire effectuer la vidange de
l’huile-moteur et le remplacement du filtre dans un Service Technique.
•
L’huile usagée ne doit en aucun cas parvenir dans les égouts ou s’infiltrer
dans le sol.
•
Pour récupérer l’huile usagée, utilisez un récipient spécialement prévu à
cet effet. Celui-ci doit être suffisamme nt grand pour pouvoir recueillir toute
l’huile contenue dans votre moteur.
Liquide de refroidissementSpécifications du liquide de refroidissement
Le liquide de refroidissement est un mélange constitué d’eau
et d’au moins 40% d’additif de liquide de refroidissement.Le système de refroidissement doit être rempli d’un mélange constitué d’eau
et d’une proportion minimale de 40 % de notre additif de liquide de refroidis-
sement G 12+ ou d’un additif conforme à la spécification TL-VW 774 F (recon-
naissable à sa couleur lilas). Ce méla nge offre non seulement une protection
antigel jusqu’à -25
°C, mais protège également et avant tout les pièces en
alliage léger du circuit de refroidissement contre la corrosion. En outre, il empêche l’entartrage et élève nettement
le point d’ébullition du liquide de
refroidissement.
La proportion d’additif de liquide de refroidissement doit toujours être de
40% minimum, même si de l’antigel ne s’avère pas nécessaire lorsque le
climat est chaud.
Si, pour des raisons climatiques, une protection antigel plus importante est
nécessaire, la proportion d’additif de liquide de refroidissement G 12+ peut
être augmentée. La proportion de cet additif de liquide de refroidissement ne
doit toutefois pas dépasser 60%, la pr otection antigel risquant sinon de
perdre son efficacité. De plus, l’effet de refroidissement risque de diminuer.
Le mélange avec une proportion de 60% de liquide de refroidissement assure
une protection antigel jusqu’à environ -40
°C.
ATTENTION !
•
L’additif de liquide de refroidissement est nuisible à la santé. Il y a
risque d’intoxication ! L’additif de liquide de refroidissement doit toujours
être conservé dans son bidon d’origine et tenu hors de portée des enfants.
Cette recommandation est également vala ble pour le liquide de refroidisse-
ment vidangé.
•
La proportion d’additif de liquide de refroidissement G 12+ doit corres-
pondre à la température ambiante minimale prévisible. Le liquide de refroi-
dissement risque sinon de geler lorsque les températures sont extrême-
ment basses et entraîner ainsi une immobilisation du véhicule. Le
chauffage ne fonctionnant pas non plus, il y a risque d’engelures !Prudence !
•
Les autres additifs risquent avant tout de réduire considérablement l’effi-
cacité de la protection anticorrosion. Les dommages qui en résultent peuvent
entraîner une perte de liquide de refroidissement et causer des dégâts impor-
tants au moteur.
cordoba_frances_0706 Seite 192 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau193
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
•

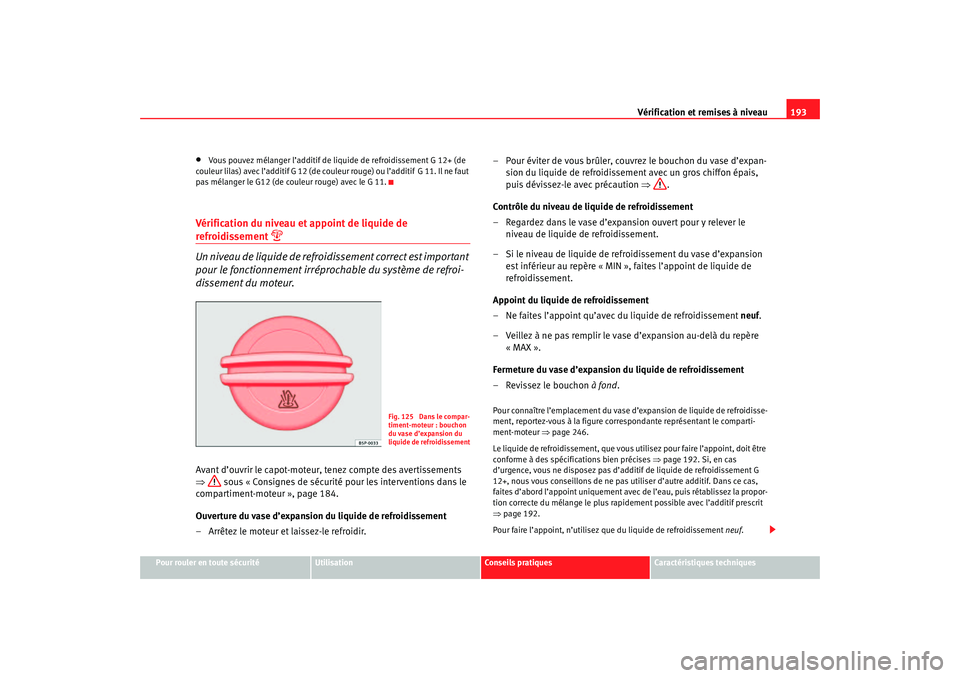

Vous pouvez mélanger l’additif de liquide de refroidissement G 12+ (de
couleur lilas) avec l’additif G 12 (de couleu r rouge) ou l’additif G 11. Il ne faut
pas mélanger le G12 (de couleur rouge) avec le G 11.
Vérification du niveau et appoint de liquide de refroidissement

Un niveau de liquide de refroidissement correct est important
pour le fonctionnement irrépr ochable du système de refroi-
dissement du moteur.Avant d’ouvrir le capot-moteur, tenez compte des avertissements
⇒ sous « Consignes de sécurité po ur les interventions dans le
compartiment-moteur », page 184.
Ouverture du vase d’expansion du liquide de refroidissement
– Arrêtez le moteur et laissez-le refroidir. – Pour éviter de vous brûler, couvrez le bouchon du vase d’expan-
sion du liquide de refroidissement avec un gros chiffon épais,
puis dévissez-le avec précaution ⇒.
Contrôle du niveau de liquide de refroidissement
– Regardez dans le vase d’expansion ouvert pour y relever le niveau de liquide de refroidissement.
– Si le niveau de liquide de refroidissement du vase d’expansion est inférieur au repère « MIN », faites l’appoint de liquide de
refroidissement.
Appoint du liquide de refroidissement
– Ne faites l’appoint qu’avec du liquide de refroidissement neuf.
– Veillez à ne pas remplir le vase d’expansion au-delà du repère «MAX».
Fermeture du vase d’expansion du liquide de refroidissement
–Revissez le bouchon à fond.
Pour connaître l’emplacement du vase d’ expansion de liquide de refroidisse-
ment, reportez-vous à la figure correspondante représentant le comparti-
ment-moteur ⇒page 246.
Le liquide de refroidissement, que vous ut ilisez pour faire l’appoint, doit être
conforme à des spécifications bien précises ⇒page 192. Si, en cas
d’urgence, vous ne disposez pas d’additif de liquide de refroidissement G
12+, nous vous conseillons de ne pas utiliser d’autre additif. Dans ce cas,
faites d’abord l’appoint uniquement avec de l’eau, puis rétablissez la propor-
tion correcte du mélange le plus rapidement possible avec l’additif prescrit
⇒ page 192.
Pour faire l’appoint, n’utilisez que du liquide de refroidissement neuf.
Fig. 125 Dans le compar-
timent-moteur : bouchon
du vase d’expansion du
liquide de refroidissement
cordoba_frances_0706 Seite 193 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau

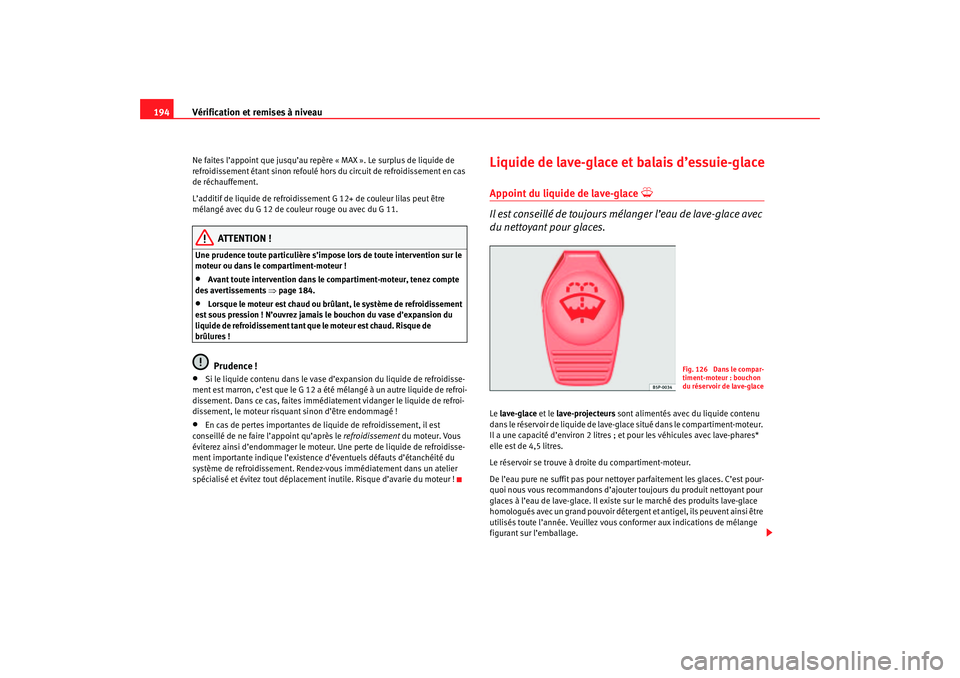

194Ne faites l’appoint que jusqu’au repèr e « MAX ». Le surplus de liquide de
refroidissement étant sinon refoulé hors du circuit de refroidissement en cas
de réchauffement.
L’additif de liquide de refroidissem ent G 12+ de couleur lilas peut être
mélangé avec du G 12 de couleur rouge ou avec du G 11.
ATTENTION !
Une prudence toute particulière s’impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 184.
•
Lorsque le moteur est chaud ou brûlant, le système de refroidissement
est sous pression ! N’ouvrez jamais le bouchon du vase d’expansion du
liquide de refroidi ssement tant que le moteur est c
haud. Ris
que de

brûlures !
Prudence !
•
Si le liquide contenu dans le vase d’expansion du liquide de refroidisse-
ment est marron, c’est que le G 12 a été mélangé à un autre liquide de refroi-
dissement. Dans ce cas, faites immédiatement vidanger le liquide de refroi-
dissement, le moteur risquant sinon d’être endommagé !
•
En cas de pertes importantes de liquide de refroidissement, il est
conseillé de ne faire l’appoint qu’après le refroidissement du moteur. Vous
éviterez ainsi d’endommager le moteur. Une perte de liquide de refroidisse-
ment importante indique l’existence d’éventuels défauts d’étanchéité du
système de refroidissement. Rendez-vous immédiatement dans un atelier
spécialisé et évitez tout déplacement inutile. Risque d’avarie du moteur !
Liquide de lave-glace et balais d’essuie-glaceAppoint du liquide de lave-glace

Il est conseillé de toujours mélanger l’eau de lave-glace avec
du nettoyant pour glaces.Le lave-glace et le lave-projecteurs sont alimentés avec du liquide contenu
dans le réservoir de liquide de lave-glace situé dans le compartiment-moteur.
Il a une capacité d’environ 2 litres ; et pour les véhicules avec lave-phares*
elle est de 4,5 litres.
Le réservoir se trouve à droite du compartiment-moteur.
De l’eau pure ne suffit pas pour nettoyer parfaitement les glaces. C’est pour-
quoi nous vous recommandons d’ajouter toujours du produit nettoyant pour
glaces à l’eau de lave-glace. Il existe sur le marché des produits lave-glace
homologués avec un grand pouvoir détergent et antigel, ils peuvent ainsi être
utilisés toute l’année. Veuillez vous conformer aux indications de mélange
figurant sur l’emballage.
Fig. 126 Dans le compar-
timent-moteur : bouchon
du réservoir de lave-glace
cordoba_frances_0706 Seite 194 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau195
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
ATTENTION !
Une prudence toute particulière s’impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒ page 184.Prudence !
•
Ne mélangez en aucun cas de l’antigel pour radiateurs ou d’autres addi-
tifs avec le liquide de lave-glace.
•
Utilisez exclusivement du nettoyant pour glaces de qualité reconnue avec
la proportion prescrite par le fabrica nt. D’autres nettoyants ou solutions
savonneuses peuvent obstruer les minuscules orifices des gicleurs à jet en
éventail.

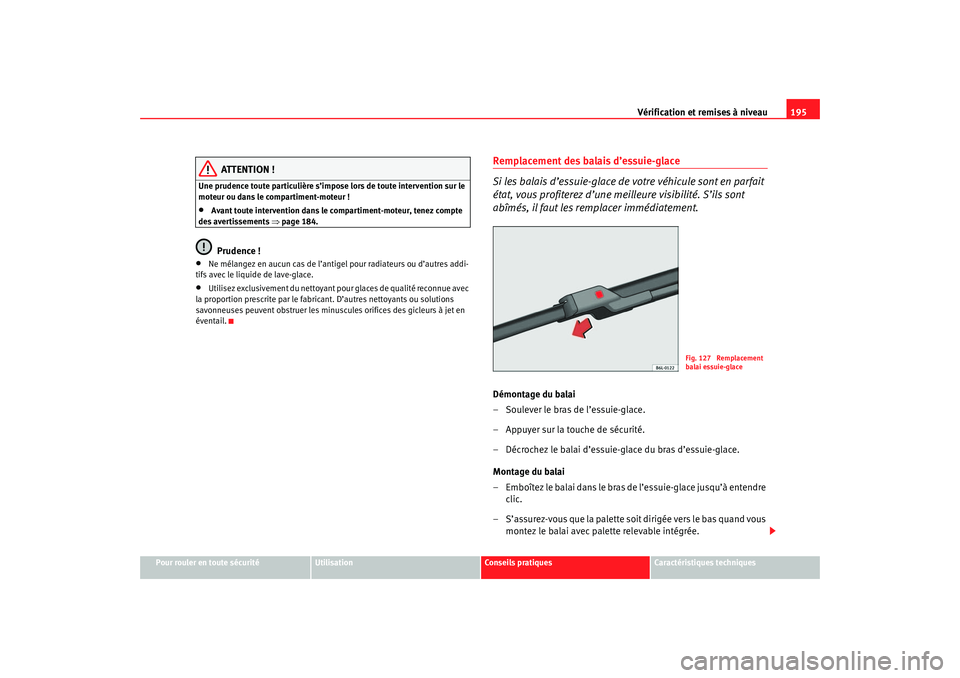

Remplacement des balais d’essuie-glace
Si les balais d’essuie-glace de votre véhicule sont en parfait
état, vous profiterez d’une meilleure visibilité. S’ils sont
abîmés, il faut les remplacer immédiatement.Démontage du balai
– Soulever le bras de l’essuie-glace.
– Appuyer sur la touche de sécurité.
– Décrochez le balai d’essuie-glace du bras d’essuie-glace.
Montage du balai
– Emboîtez le balai dans le bras de l’essuie-glace jusqu’à entendre
clic.
– S’assurez-vous que la palette soit dirigée vers le bas quand vous montez le balai avec palette relevable intégrée.
Fig. 127 Remplacement
balai essuie-glace
cordoba_frances_0706 Seite 195 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau
196Si les essuie-glace broutent , il est conseillé de les remplacer s’ils sont
endommagés ou de les nettoyer s’ils sont encrassés.
Si cette mesure n’apporte aucune amélioration, l’angle d’attaque des bras
d’essuie-glace doit être modifié. Cette modification doit toutefois être
contrôlée, et le cas échéant corrigée, dans un atelier spécialisé.
ATTENTION !
Ne conduisez que si vous bénéficiez d’une bonne visibilité à travers toutes
les glaces !•
Nettoyez régulièrement les balais d’essuie-glace, ainsi que toutes les
glaces.
•
Remplacez les balais une ou deux fois par an.Prudence !
•
Des balais d’essuie-glace défectueux ou encrassés peuvent rayer le pare-
brise.
•
Ne nettoyez jamais les glaces avec du carburant, du dissolvant pour
vernis à ongles, du diluant ou des produits similaires. Cela risque d’endom-
mager les balais d’essuie-glace.
•
Ne déplacez jamais un essuie-glace ou un bras d’essuie-glace à la main.
Risque d’être endommagé.Nota
•
Les bras d’essuie-glace ne peuvent être amenés en position de mainte-
nance que si le capot-mote ur est entièrement fermé.

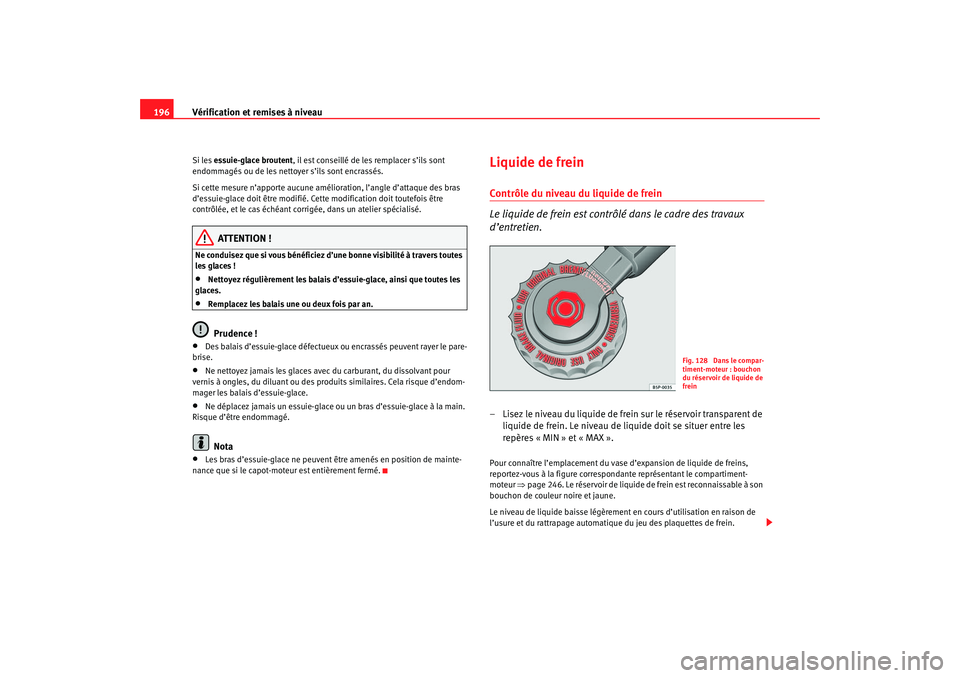

Liquide de freinContrôle du niveau du liquide de frein
Le liquide de frein est contrô lé dans le cadre des travaux
d’entretien.– Lisez le niveau du liquide de frein sur le réservoir transparent de
liquide de frein. Le niveau de liquide doit se situer entre les
repères « MIN » et « MAX ».Pour connaître l’emplacement du vase d’expansion de liquide de freins,
reportez-vous à la figure correspondante représentant le compartiment-
moteur ⇒page 246. Le réservoir de liquide de frein est reconnaissable à son
bouchon de couleur noire et jaune.
Le niveau de liquide baisse légèrement en cours d’utilisation en raison de
l’usure et du rattrapage automati que du jeu des plaquettes de frein.
Fig. 128 Dans le compar-
timent-moteur : bouchon
du réservoir de liquide de
frein
cordoba_frances_0706 Seite 196 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau197
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Cependant, si le niveau du liquide de frein diminue sensiblement en peu de
temps ou descend en dessous du repère « MIN », il se peut que le système de
freinage ne soit plus étanche. Un niveau de liquide de frein insuffisant est
indiqué dans le combiné d’instruments
⇒page 64.
ATTENTION !
Avant d’ouvrir le capot-moteur et de contrôler le liquide de frein, tenez
compte des avertissements ⇒page 184.Vidange du liquide de frein
Le liquide de frein doit être vidangé tous les deux ans.Nous vous recommandons de faire effectuer la vidange du liquide de frein par
un Service Technique.
Avant d’ouvrir le capot-moteur, veuillez lire et respecter les avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le comparti-
ment-moteur », page 184 du chapitre « Consignes de sécurité pour les inter-
ventions dans le co mpartiment-moteur ».
Le liquide de frein est hygroscopique. C’est pourquoi il absorbe, avec le
temps, l’humidité de l’air ambiant. Mais une teneur en eau trop élevée peut,
à la longue, entraîner des dégâts par co rrosion dans le système de freinage.
De plus, le point d’ébullition du liquide de frein est sensiblement abaissé, si
bien qu’en cas de forte sollicitation des freins, des bulles risquent de se
former dans le système de freinage et nuire ainsi à l’efficacité du freinage.
C’est pourquoi le liquide de frein do it être remplacé tous les deux ans.
Il est impératif d’utiliser exclusivement du liquide de frein dont la spécifica-
tion est conforme à la norme américaine FMVSS 116 DOT 4. Nous vous recom-
mandons d’utiliser le liquide de frein "Original SEAT".
ATTENTION !
Le liquide de freins est toxique. Un liquide de frein usagé diminue la puis-
sance de freinage.•
Avant d’ouvrir le capot-mo teur et de contrôler le liquide de frein, tenez
compte des avertissements ⇒page 184.
•
Conservez toujours le liquide de frein dans son bidon d’origine fermé et
hors de portée des enfants. Il y a risque d’intoxication !
•
Faites vidanger le liquide de frein au plus tard tous les deux ans. Si le
liquide de frein est trop vieux, des bulles peuvent se former dans le
système de freinage lorsque les freins sont fortement sollicités. Ceci réduit
l’efficacité du freinage et nuit par conséquent à la sécurité routière. Il y a un
risque d’accident.Prudence !
Le liquide de frein attaque la peinture du véhicule. Essuyez donc immédiate-
ment le liquide de frein qui a débordé sur la peinture du véhicule.
Conseil antipollution
Le liquide de frein doit être récupéré et éliminé conformément à la législation
en vigueur.
cordoba_frances_0706 Seite 197 Montag, 28. August 2006 5:03 17

Vérification et remises à niveau

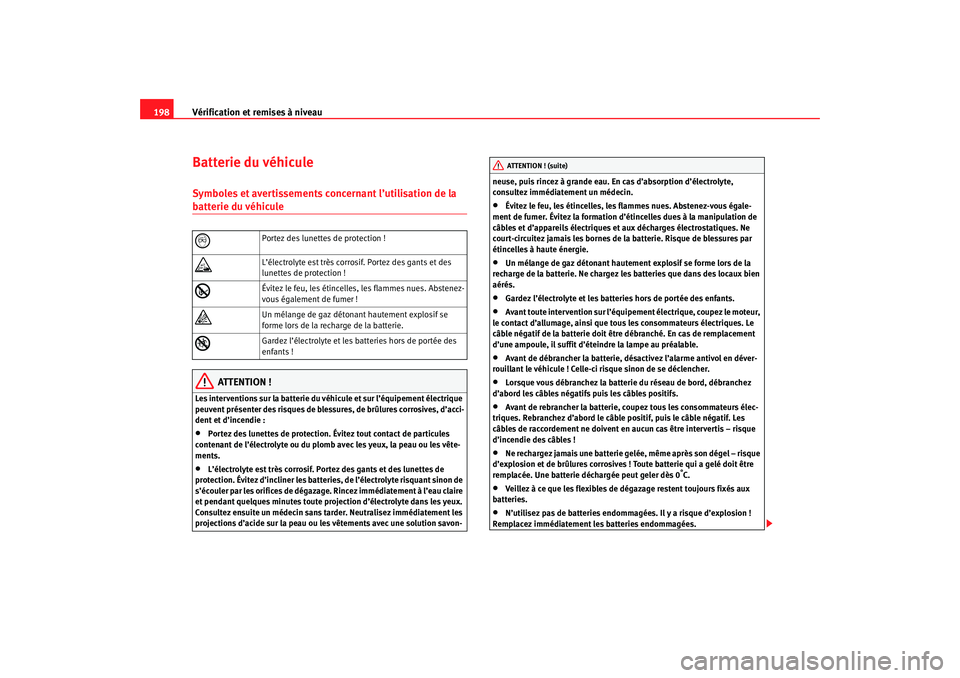

198Batterie du véhiculeSymboles et avertissements concernant l’utilisation de la batterie du véhicule
ATTENTION !
Les interventions sur la batterie du véhicule et sur l’équipement électrique
peuvent présenter des risques de blessures, de brûlures corrosives, d’acci-
dent et d’incendie :•
Portez des lunettes de protection. Évitez tout contact de particules
contenant de l’électrolyte ou du plomb avec les yeux, la peau ou les vête-
ments.
•
L’électrolyte est très corrosif. Portez des gants et des lunettes de
protection. Évitez d’incliner les batteries, de l’électrolyte risquant sinon de
s’écouler par les orifices de dégazage. Rincez immédiatement à l’eau claire
et pendant quelques minutes toute projection d’électrolyte dans les yeux.
Consultez ensuite un médecin sans tarder. Neutralisez immédiatement les
projections d’acide sur la peau ou les vêtements avec une solution savon- neuse, puis rincez à grande eau.
En cas d’absorption d’électrolyte,
consultez immédiatement un médecin.
•
Évitez le feu, les étincelles, les flammes nues. Abstenez-vous égale-
ment de fumer. Évitez la formation d’étincelles dues à la manipulation de
câbles et d’appareils électriques et aux décharges électrostatiques. Ne
court-circuitez jamais les bornes de la batterie. Risque de blessures par
étincelles à haute énergie.
•
Un mélange de gaz détonant hautement explosif se forme lors de la
recharge de la batterie. Ne chargez les batteries que dans des locaux bien
aérés.
•
Gardez l’électrolyte et les batt eries hors de portée des enfants.
•
Avant toute intervention sur l’équipement électrique, coupez le moteur,
le contact d’allumage, ainsi que tous les consommateurs électriques. Le
câble négatif de la batterie doit être débranché. En cas de remplacement
d’une ampoule, il suffit d’éteindre la lampe au préalable.
•
Avant de débrancher la batterie, désactivez l’alarme antivol en déver-
rouillant le véhicule ! Celle-ci risque sinon de se déclencher.
•
Lorsque vous débranchez la batterie du réseau de bord, débranchez
d’abord les câbles négatifs puis les câbles positifs.
•
Avant de rebrancher la batterie, coupez tous les consommateurs élec-
triques. Rebranchez d’abord le câble positif, puis le câble négatif. Les
câbles de raccordement ne doivent en aucun cas être intervertis – risque
d’incendie des câbles !
•
Ne rechargez jamais une batterie gelée, même après son dégel – risque
d’explosion et de brûlures corrosives ! Toute batterie qui a gelé doit être
remplacée. Une batterie déchargée peut geler dès 0
°C.
•
Veillez à ce que les flexibles de dégazage restent toujours fixés aux
batteries.
•
N’utilisez pas de batteries endommagées. Il y a risque d’explosion !
Remplacez immédiatement les batteries endommagées.

Portez des lunettes de protection !

L’électrolyte est très corrosif. Portez des gants et des
lunettes de protection !

Évitez le feu, les étincelles, les flammes nues. Abstenez-
vous également de fumer !

Un mélange de gaz détonant hautement explosif se
forme lors de la recharge de la batterie.

Gardez l’électrolyte et les batteries hors de portée des
enfants !
ATTENTION ! (suite)
cordoba_frances_0706 Seite 198 Montag, 28. August 2006 5:03 17
